一、什么是人工電源網絡

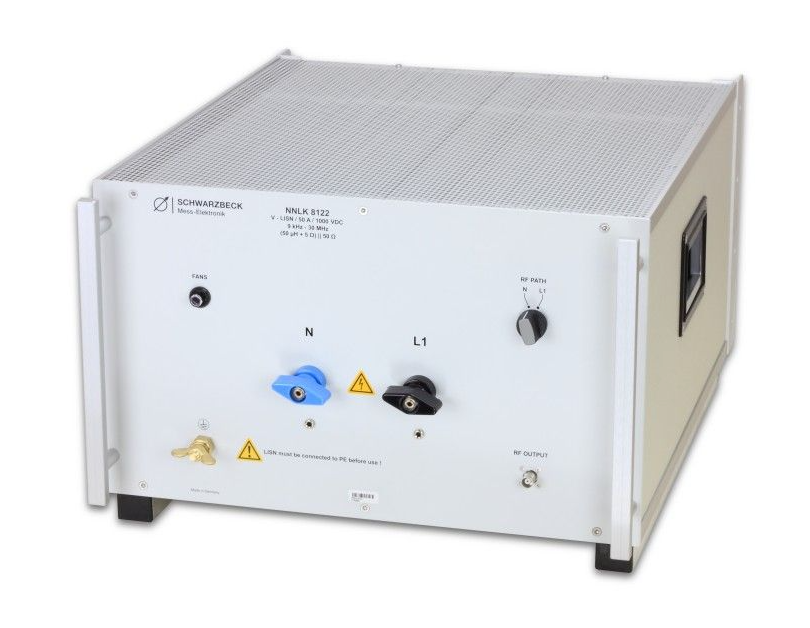

人工電源網絡，又稱電源阻抗穩定網絡，是一種重要的電磁兼容測試設備，主要用于測量沿電源線向電網發射的測量開關電源的連續騷擾電壓。人工電源網絡在射頻范圍內為測量開關電源提供穩定的阻抗，并將測量開關電源與電網上的高頻人工電源網絡相結合

①隔離器韻電容器C3用于隔離電源電壓，防止其添加到測量端，并為不同的干擾頻率選擇不同的電容器。因此，射頻干擾信號可以耦合到測量/信號端。

②模擬手是為了再現用戶手的效果，當干擾測量非接地手持式電氣設備時，應連接到模擬手進行測量。測量電路采用測量電路CISPRl4號出版物推薦的電路也采用測量方法CISPRl4號出版物推薦的方法。

③電感過濾器L1和電容器C1，C2.它的作用是防止射頻干擾信號從電源傳輸?shù)綔y試設備，也防止測試設備的干擾信號進入電源，從而發揮隔離作用。

④控制器由按鈕開關完成，測量時由開關控制。“線選擇”開關控制“地線”和“線間”，在測量過程中根據測量需要進行選擇。另一組開關控制頻率范圍和衰減器，根據不同的干擾頻率選擇頻率范圍按鈕。測量前按下衰減器按鈕。當測量干擾信號時，通常不應使用衰減信號。只有當干擾信號過大且超過干擾場強度測量范圍時，才能使用20dB衰減器。

⑤20dB衰減器由非型網絡組成，其特征阻抗為50Ω，在測量干擾信號時，衰減器為測試儀器和設備提供一個安全的保護電路，以防止因干擾脈沖過大而燒毀設備。因此，在測試之前，必須按下衰減器。當干擾信號在干擾場強度計上有足夠的讀數時，應斷開衰減器，使信號直接通過，以消除衰減器引入的誤差，提高測量精度。

二、人工電源網絡的特點

1.測試相線可以手動選擇，也可以通過軟件自動切換；

2.符合CISPR16-1標準，可以按照EN，CISPR，F(xiàn)CC，ETS，VCCI和VDE試驗等標準；

3.頻率范圍9kHz－30MHz，可用于DC－63Hz電源傳導試驗；

4.內置電流計，可根據CISPR開關操作和14-1的要求EUT吸收電流的測量用于與喀喇分析儀一起測量間歇性干擾；干擾分離，然后將干擾電壓與接收器耦合。

三、人工電源網絡的分類

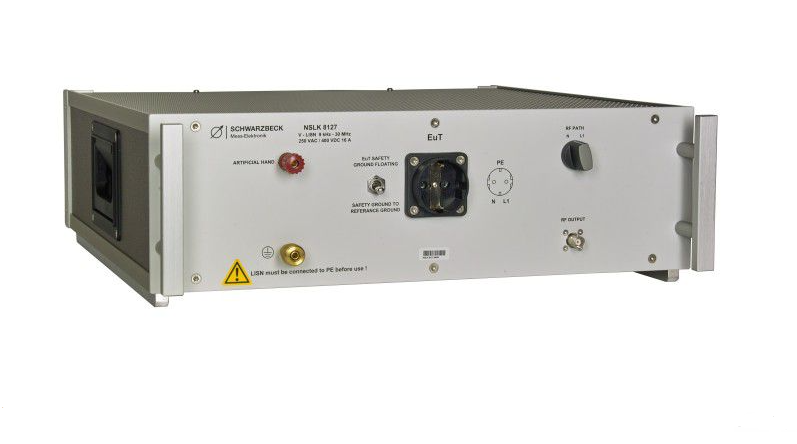

有V型和△類型人工電源網絡；V用于測量不對稱電壓的人工電源網絡，△用于測量對稱電壓和不對稱電壓的人工電源網絡。

對稱電壓SymmetricalVoltage：兩根導線之間的射頻騷擾電壓通常稱為差模電壓

不對稱電壓UnsymmetricalVoltage：指定接地基準之間的導線或端子或電壓

非對稱電壓AsymmetricalVoltage：兩條導線的電氣中點和參考點之間的射頻電壓也稱為共模電壓

四、人工電源網絡功能

1.為50Hz市政電力提供渠道。因為電網這邊的電感很小(50)μH），在市電頻率下形成較大的阻抗是不夠的，因此市電可以為試品提供電能，同時電網側面的電容(1)μF）電網干擾信號也可以進一步衰減。

2.通過接近開關電源一側的耦合電容(0.1μF）開關電源產生的射頻騷擾信號進入接收器。

3.穩定阻抗。由于每個電網的阻抗不同，開關電源的騷擾電壓值也不同。因此，該標準規定了一個統一的阻抗(50Ω），以便于測試結果的相互比較。

4.隔離測量開關電源工作中產生的射頻電磁騷擾(測量頻率為0.15)MHz～30MHz）。在射頻下使用網絡電感的高阻抗，可以防止開關電源產生的射頻騷擾信號進入電網。

五、人工電源網絡的要求

使用人工電源網絡的目的是將網絡連接到接收器電源插頭和電源之間，從而在接收器電源兩端之間具有特定的高頻阻抗，并隔離電源，從而使用不平衡輸入干擾測量儀測量對稱干擾電壓和不對稱干擾電壓。網絡還應包括濾波器部分，用于過濾供電系統中存在的射頻干擾。必要時，還應添加輔助濾波器，在測量的頻率范圍內，濾波器的阻抗應足夠高，以免影響網絡的阻抗特性。需要電源AB兩端之間的阻抗AB兩端連接在一起，對地阻抗為150±20Ω，其相位角不超過±20°。
